Des connexions électriques optimales avec un fil très conducteur

L’utilisation de matières conventionnelles, telles que des câbles, pour les textiles intelligents pose souvent problème, car ces matières sont dures et peu flexibles et deviennent vite cassantes. Elles sont par ailleurs considérées comme peu pratiques, car peu agréables à porter sur la peau et difficilement lavables. Les fils à broder conducteurs, spécialement développés pour les pistes de guidage du textile, constituent alors une solution intéressante. Invisibles une fois dissimulés entre deux couches d’étoffes ou portés à même la peau, ils sont faciles à travailler et sont formidables pour fabriquer des capteurs, acteurs et pistes de guidage du textile, des chauffages ainsi que pour la transmission du son ou la connexion des paillettes LED.

Quand le savoir-faire en broderie rencontre les compétences de la conception

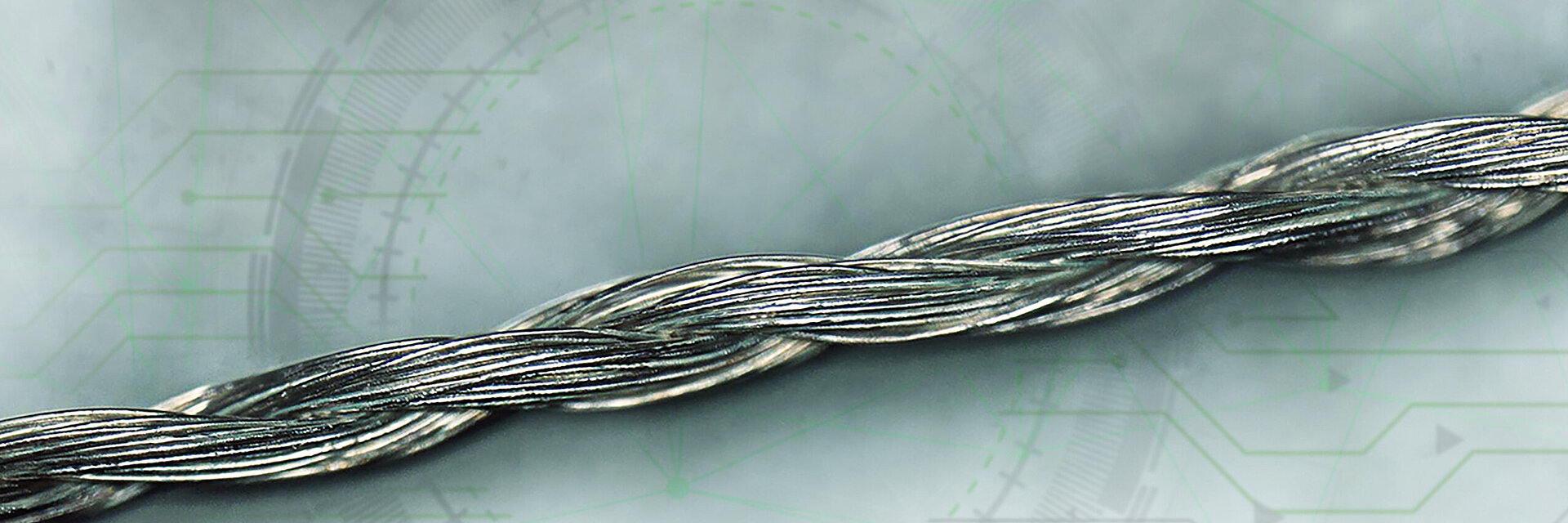

Des connaissances en broderie, engrangées depuis de longues années, combinées à des procédés de production modernes, font du populaire fil Shieldex de Statex un fil à broder hautement performant, qui répond à des exigences particulières. Le polyamide à revêtement argent offre une grande conductivité pour des contacts électriques et des pistes de guidage. Également utilisable comme fil à coudre, il constitue la solution intelligente pour les textiles connectés des tenues de sport et de travail, la mode, dans le secteur de la santé et le secteur automobile, pour le linge de maison et dans de nombreuses autres applications pour textiles intelligents.

Télécharger maintenant le prospectus HC sous format PDF (Version Anglais)



Fils HC très électroconducteurs pour machines à broder industrielles

HC 12

High conductive embroidery thread cone detail

Fil à broder épais à revêtement argent (dtex 235x2) avec résistance < 100 Ohm/m. Convient particulièrement aux applications et pistes de guidage stables qui ne requièrent qu’une résistance la plus faible possible. Sur cônes 1000 m pour aiguilles 100/16.

dtex 235x2
1.000m / 150m
1
100/16
Art. No. 420

HC 40

Conductive embroidery thread cone detail

Le polyvalent parmi les fils conducteurs et avec dtex 117x2 particulièrement faciles à traiter, notamment avec des aiguilles courantes 75/11 ou 80/12. La résistance nominale <300 Ohm/m peut varier en modifiant la quantité de matière et le type de broderie. Disponible sur cônes 2500 m.

dtex 117x2
2.500m / 250m
1
75/11 - 80/12
Art. No. 410

Comment modifier la résistance des pistes de guidage du textile ?

Une résistance variable est décisive pour gérer la conductivité des guidages du textile. Ce résultat est possible en variant le nombre de ligne de points. Plus simplement, la résistance baisse dès qu’on utilise d’avantage de matière conductible. En broderie, cela est possible en posant plusieurs lignes de points droits ou en surpiquant des points droits avec un point de remplissage. L’utilisation d’un fil de canette de guidage en association avec plusieurs lignes de points droits peut réduire la résistance de sortie nominale du fil de dessus jusqu’à 90 %. La longueur du guidage du textile, la tension du fil et la densité des points peuvent aussi influencer la résistance du fil. Nous vous recommandons donc toujours de procéder à quelques essais et mesures, jusqu’à ce que vous ayez trouvé la piste de guidage la mieux adaptée à l’application concernée.



Avec le fil HC de Madeira, devenez magicien !

Test avec les fils conducteurs HC

Les fils conducteurs disposent d’un large spectre d'applications. Les fils HC offrent une grande performance par la très haute conductivité du revêtement en argent des filaments. Ils facilitent l’intégration de fonctions électriques dans les textiles.

C’est pourquoi chaque conception doit être développée et testée par des équipes interdisciplinaires : spécialistes et ingénieurs des textiles intelligents.

Vous trouverez ci-dessous un exemple d'utilisation pour le test du fonctionnement des fils sur la machine à broder. Un essai supplémentaire démontrant la capacité de chauffage pourrait être exécuté. Le raccordement à une source d'alimentation doit être fait avec précaution et uniquement par des experts électriciens.

Télécharger les fichiers de test

Notez qu'un test doit être effectué UNIQUEMENT par des spécialistes ayant une solide connaissance de ces produits et des mesures de sécurité applicables. Madeira fournit cet exemple sans garantie et n'assume aucune responsabilité quant aux conséquences de son utilisation. Les utilisateurs des fils assument l'entière responsabilité de leur façon de les employer.
