O uso de materiais convencionais como cabos para têxteis inteligentes, geralmente se apresenta problemático porque são duros, inflexíveis e quebradiços. Além disso, são considerados impraticáveis devido ao seu baixo conforto de utilização contra a pele e à sua lavabilidade limitada. Uma solução é proporcionada por linhas condutoras de bordado que foram especialmente concebidas para circuitos impressos têxteis. Invisivelmente ocultos entre duas camadas de tecido ou usados diretamente sobre a pele, são flexíveis para trabalhar e são excelentes para a produção de circuitos impressos têxteis, sensores, atuadores e aquecedores, bem como para a transmissão de som ou para o contato de lantejoulas de LED.
O Know-How sobre bordados encontra a competência de processamento

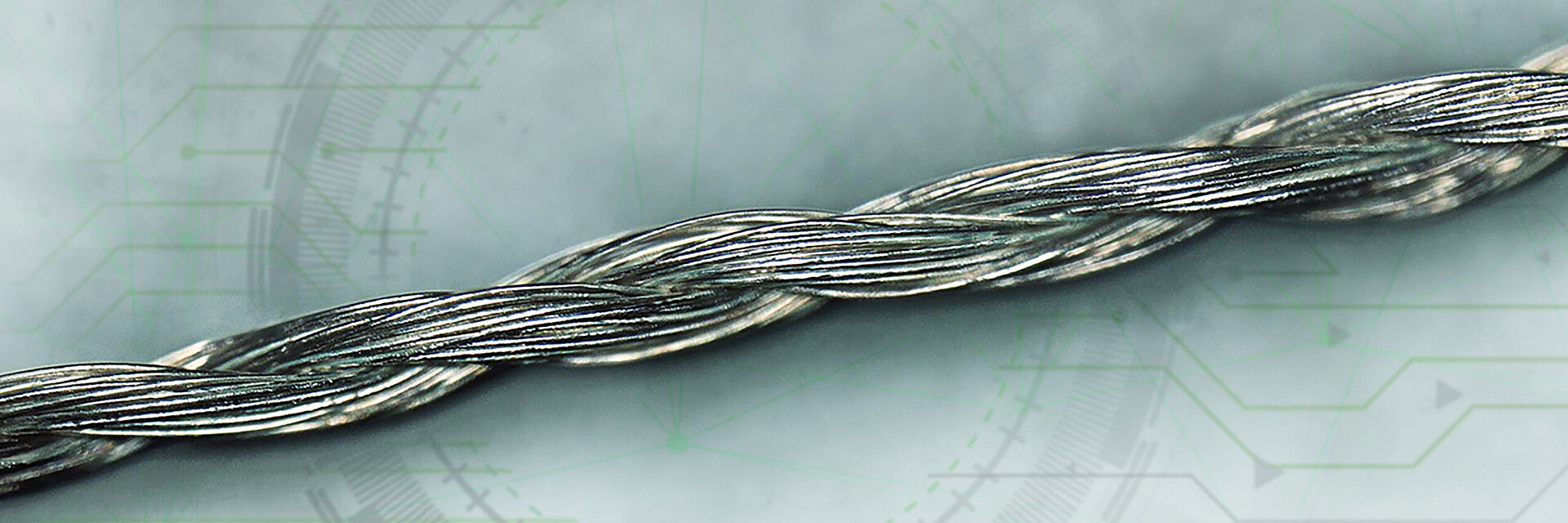

Anos de experiência em bordados combinados com métodos de produção modernos tornam a conhecida linha Shieldex da Statex uma linha de bordar de alto desempenho para requisitos especiais. A poliamida revestida a prata proporciona alta condutividade para contactos e circuitos impressos. Também adequada como linha de costura, é a solução inteligente para têxteis eletrónicos no vestuário desportivo e de trabalho, moda, saúde, automóvel, têxteis para o lar e muitas outras aplicações têxteis inteligentes.
![[Translate to Global Portugiesisch:] embroidered electrical circuit with LEDs](/fileadmin/user_upload/Content_Images/HC/embroidery_knowhow.jpg)
![[Translate to Global Portugiesisch:] High conductive embroidery thread cone detail](/fileadmin/_processed_/3/d/csm_HC_12_Kone_0595356091.jpg)
![[Translate to Global Portugiesisch:] Conductive embroidery thread cone detail](/fileadmin/_processed_/e/d/csm_HC_40_Kone_fb8b940026.jpg)
Como consigo alterar a resistência dos circuitos impressos têxteis?
Uma resistência variável é fundamental para controlar a condutividade dos condutores têxteis. Isto é obtido variando o número de linhas do ponto. Simplificando, a resistência diminui à medida que é usado mais material condutor. Ao bordar, isto é alcançado, por exemplo. colocando várias linhas de pontos fixos ou pontos de costura excessiva com um ponto acetinado. A utilização de linha de canela inferior em combinação com várias linhas de ponto pode reduzir a resistência inicial nominal da linha superior até 90%. O comprimento do condutor têxtil, a tensão da linha e a densidade do ponto também podem influenciar a resistência. Por este motivo, recomendamos que realize sempre as suas próprias experiências e medições até encontrar o circuito impresso ideal para a respetiva aplicação.
Teste com linhas condutoras HC
As linhas condutoras possuem um amplo espectro de aplicações. As linhas HC oferecem um fantástico desempenho devido à altíssima condutividade proporcionada pelo revestimento de prata dos filamentos. Estes ajudam a adicionar funções baseadas em eletricidade aos têxteis.
Por conseguinte, cada projeto deve ser desenvolvido e testado por equipas interdisciplinares: especialistas e engenheiros têxteis qualificados.
Abaixo encontrará um exemplo de utilização para testar como as linhas funcionam na máquina de bordar. Pode ser realizado um teste adicional para demonstrar a capacidade de aquecimento. A ligação a uma fonte de alimentação deve ser feita com precaução e apenas por especialistas em trabalhos com eletricidade.
Faça o download dos ficheiros de teste
Tenha em atenção que um teste deve ser executado SOMENTE por especialistas com forte conhecimento sobre tais produtos e as medidas de segurança aplicáveis. A Madeira fornece este exemplo sem garantia e não assume qualquer responsabilidade pelas consequências da sua utilização. Os utilizadores das linhas têm total responsabilidade pelas formas que escolhem para trabalhar com elas.
